オレ仕様のゲーム機を作ろう（その３１）
前回は BG やスプライトの画面を合成して，モニターに出力する基板を作成しました。
ただ，合成元の画面がまだなく，実際にモニターにピクセルデータを出力することができなかったので，今回は BG 画面を表示する基板を作っていきたいと思います。
これも基本的には「鶏八」のときに作った基板と回路構成は同じです。
BG の仕様
「鶏八」とほぼ同じです。
変更した箇所というと，ジャンパーピンを差し替えることによって，同じ基板で最大 4 面の BG を切り替えることができることです。
ですので，この基板を 4 枚用意することで，BG 画面を 4 画面重ねて表示することができます。
その他は「鶏八」と変わらず
- パターンは，BG 1 面ごとに 8 x 8 のパターンを 2048 パターン定義可能で，これらを BG ネームテーブルに BG セルとして指定します。
- 色数は，BG セルごとに 16色で，8 本ある 16 色パレットから 1 本を割り当て可能です。
- BG セル単位で，上下フリップ，左右フリップを指定可能です。
- BG の広さは 512 x 512 ドットで，スクロールレジスタで指定した 320 x 224 ドット分が画面に表示されます。

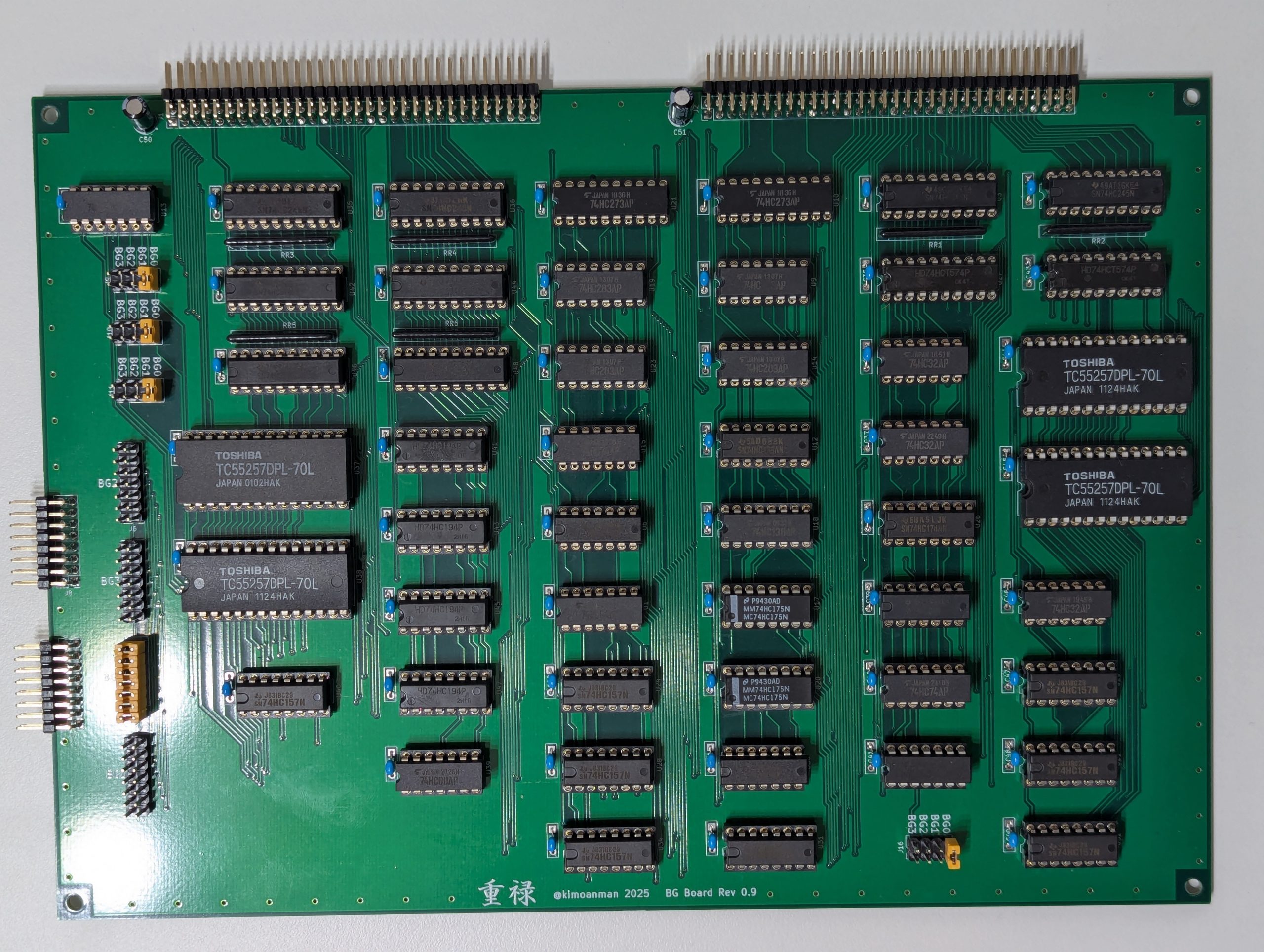

作成した基板
（クリックで拡大します）
いつものように，ロジック IC と SRAM のみで構成されています。
今回は，回路にミスはなく，一発で動作しました。
基板を接続

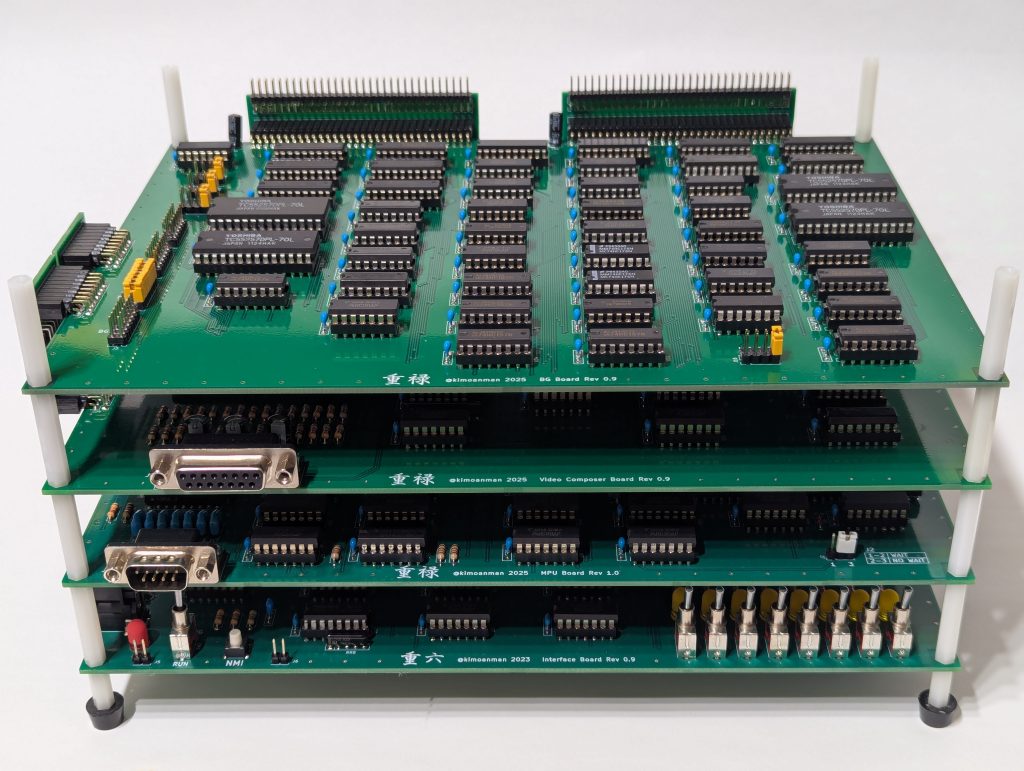

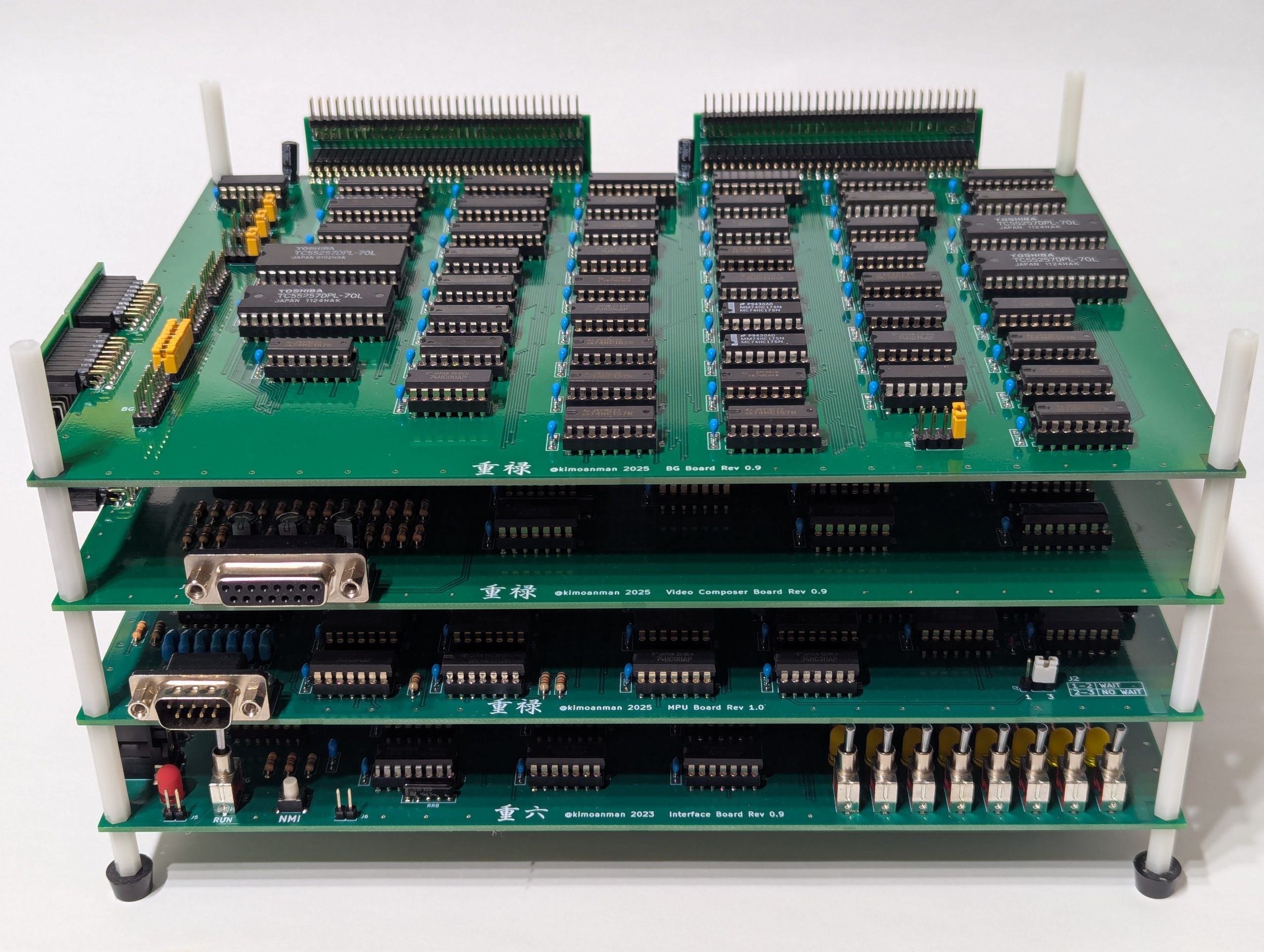

４階建てになりました。
BG 1 面分しか組み立てていないので，はたして複数の BG を正しく重ね合わせて表示できるかわかりません。（多分大丈夫だと思うのですが…）
そして動作テスト
この基板自体は，回路にミスはなかったのですが，最初，意図通りに表示されず，かなり悩みました。
波形を順番に確認していくと，BG のピクセルデータは正しく出力できているような感じだったので，さらにそこから先を調べていったら，実は，この前に作成していた画面合成基板にミスがあったのでした…。
これは，基板裏面にロジック IC を追加したり，ジャンパ配線したりして修正はできましたが，今まで同じように修正した他の基板もあるので，まとめてプリント基板業者に発注し直すことにしました。
また，何千箇所とあるハンダ付けするのが，チョット面倒ですけどね（笑）。
そして，適当にテストプログラムを作りました。

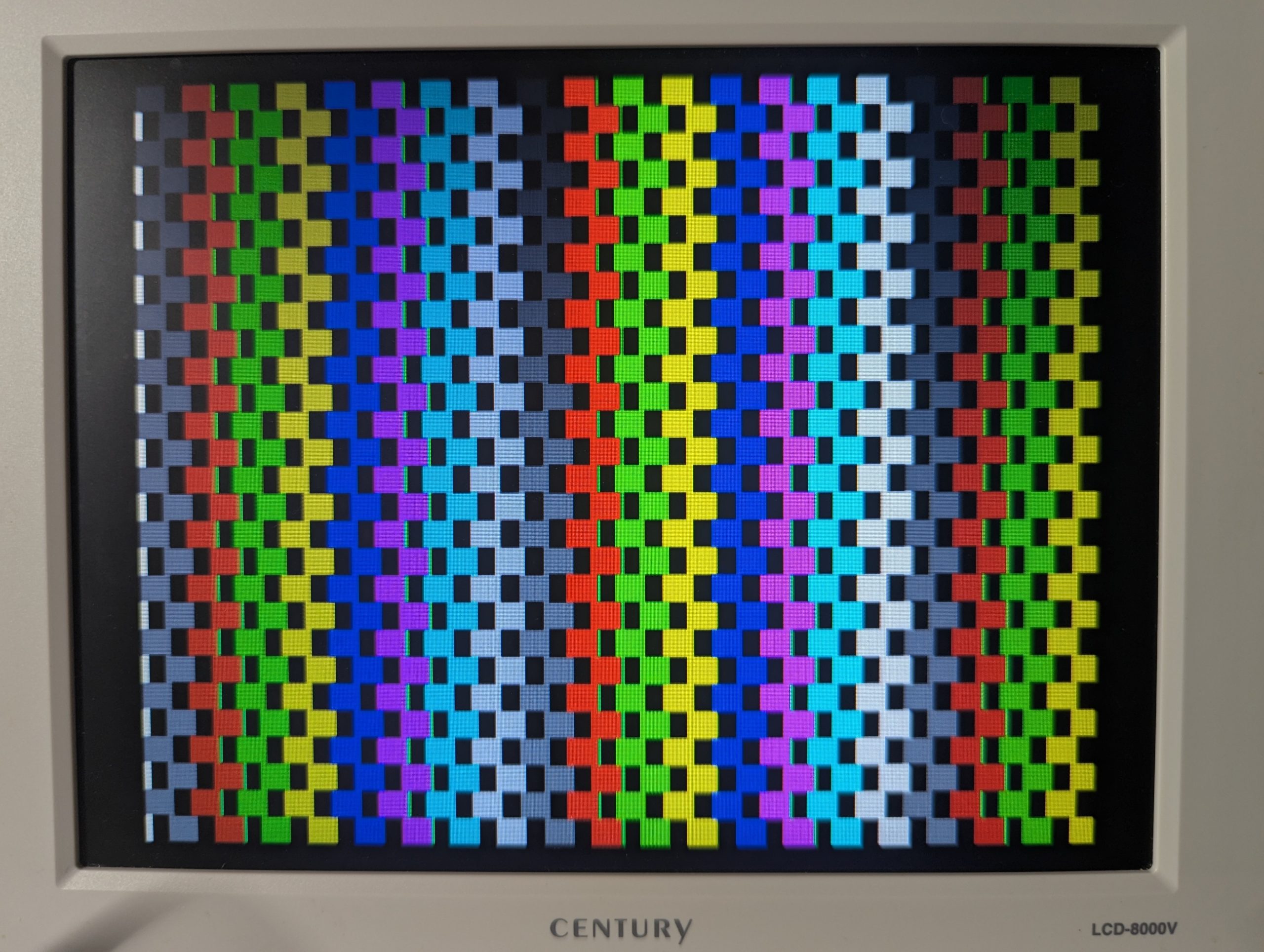

まずは，クロスハッチ画面。これは “┌” のような形のパターンを上下左右フリップして 4 つ組み合わせて四角い格子状にして表示します。
正しく表示できれば，上下左右フリップが意図通りに動いていることになります。
次は，（どこかで見たような文字パターンで）適当な文字列表示です。本来はもう一つの BG 面に表示して重ね合わせたいところですが，それは次回以降になりそうです。
そして，BG のスクロールテストです。以前，水平帰線割り込みが正しく動作していなくて，それも修正しました。
16 ラインごとに割り込みをかけて，スクロール値を符号反転しています。
すべて意図通りに動いているので，BG 画面の基板はおそらく大丈夫だと思います。
今回はここまでです。

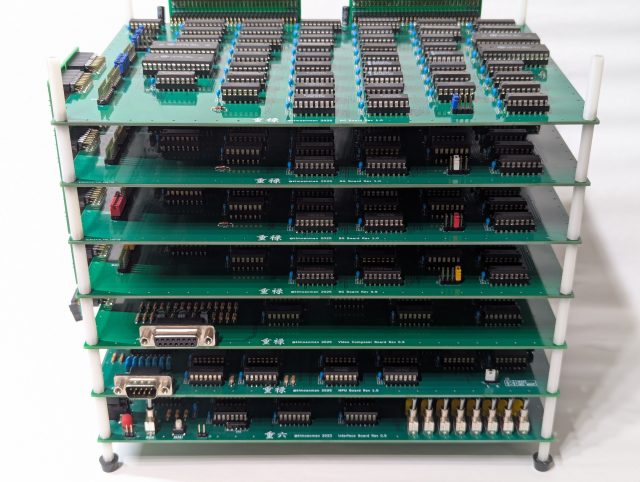

次回は，スプライトを表示する基板を作成したいのですが，BG の重ね合わせを確認したいので，BG 基板をもう何枚か組み立てる予定です。
同じ基板を組み立てるのって結構大変というか…根気がいる作業なんですよね（笑）。
それでは，次回に続きます。
